 Громкоговоритель рупорный 25ГР-34 (замена 25ГР-09.260)> | - ID нашей фирмы:
- ID производителя: 25ГР–34
- Название изделия: Громкоговоритель рупорный 25ГР-34 (замена 25ГР-09.260)
- Единица измерения: шт
- Цена:
- Описание: Громкоговоритель рупорный 25ГР-34.
Номинальная мощность — 25 Вт.
Максимальная мощность — 37 Вт.
Входное напряжение — 120 В (возможно переключение на 30 В).
Уровень характеристической чувствительности, не менее — 104 дБ.
Эффективный рабочий диапазон частот — 315-6300 Гц.
Материал корпуса — АБСМ пластик или УПП.
Климатическое исполнение — У1 по ГОСТ 15150-69.
Габаритные размеры — D 282х342 мм.
Масса — 5,6 кг.
Цена в рублях без ндс
П А С П О Р Т
ИЦ3.847.070 ПС
1. НАЗНАЧЕНИЕ ГРОМКОГОВОРИТЕЛЯ
Громкоговоритель рупорный 25ГР-34 ИЦЗ.847.070 предназначен для оповещения и озвучивания открытых пространств в условиях повышенного шума (городские улицы, перроны вокзалов и т.п.).
2. ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ДАННЫЕ И ХАРАКТЕРИСТИКИ
2.1. Электрические и электроакустические параметры громкоговорителя должны соответствовать нормам, указанным ниже при нормальных климатических условиях: температура окружающего воздуха 25±10°С, относительная влажность от 45 до 80%, атмосферное давление от 84 до 106,7 кПа.
1. Номинальное входное звуковое напряжение, В 120*
2. Номинальное электрическое сопротивление при подключении к сети проводного вещания с номинальным напряжением 120В, Ом
576
3. Номинальная шумовая мощность, Вт 25
4. Максимальная шумовая мощность, Вт 37
5. Эффективный рабочий диапазон частот, ограниченный полем допусков +6дБ/-14дБ от уровня среднего звукового давления в полосе частот 800-3150 Гц, Гц, не уже 315-6300
6. Уровень характеристической чувствительности в октавной полосе частот 800-3150 Гц, дБ не менее 104
7. Полный коэффициент гармонических искажений при номинальном входном звуковом напряжении, %, не более, на частотах, Гц
от 630 до 1000
от 1000 до 3000
свыше 3000
15-
10%
7
*) Допускается переключение номинального входного звукового напряжения, в случае необходимости, на 30В (номинальное электрическое сопротивление – 36 Ом).
2.2. Степень защиты оболочки – IР34 по ГОСТ 14254-96.
2.3. Климатическое исполнение У1 по ГОСТ 15150-69.
2.4. Масса громкоговорителя – 5,6 кг.
2.5. Драгоценные металлы в рупорном громкоговорителе отсутствуют.
Содержание цветных металлов: латунь Л63 0,01026 кг
бронза БРОФ6,5 0,00017 кг
3. КОМПЛЕКТНОСТЬ
В состав комплекта входит:
1) громкоговоритель рупорный 25ГР-34 1шт.
2) паспорт 1шт.
3) упаковка 1 шт. на 2 изделия
4. УСТРОЙСТВО И ПРИНЦИП РАБОТЫ
4.1. Громкоговоритель рупорный 25ГР-34 является модификацией 25ГРД-2 и обладает повышенной мощностью и надежностью.
Для повышения надежности и максимальной мощности в рабочий зазор магнитной цепи введена магнитореологическая суспензия. Улучшена прочность выводов звуковой катушки.
4.2. Конструкция громкоговорителя предусматривает возможность крепления его на любую поверхность, для чего он снабжен поворотным устройством, состоящим из скоб.

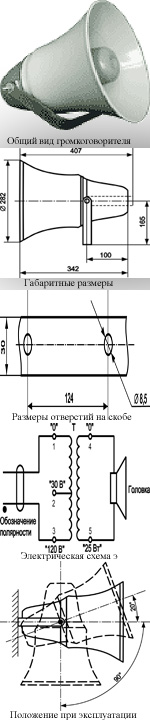

Габаритный чертеж громкоговорителя с размерами и размеры отверстий крепления на скобе приведены
4.3. Принцип работы громкоговорителя состоит в преобразовании электрической энергии в акустическую.
4.4. Громкоговоритель выпускается для подключения к сети проводного вещания с номинальным напряжением 120В.
При подведению к громкоговорителю напряжения 30 В необходимо:
• отключить громкоговоритель от сети;
• отвернуть винт крепления кожуха и снять кожух;
• на трансформаторе провод, запаянный на контакт с надписью «3», отпаять и припаять к контакту «2» соответственно для напряжения 30В;
• установить кожух на место и закрепить винтом.
Принципиальная электрическая схема громкоговорителя представлена
5. УКАЗАНИЯ ПО ЭКСПЛУАТАЦИИ
5.1. Громкоговоритель должен устанавливаться в наиболее удобном эксплуатационном положении.
Необходимый наклон громкоговорителя производится на месте установки электромонтажной организацией.
Максимальный угол поворота громкоговорителя относительно горизонтальной оси вниз не более – 90°,
вверх не более – 20°
5.2. Полярность громкоговорителя отмечена краской на одном из выводов. При монтаже в одном помещении или на одной площадке двух или более громкоговорителей необходимо соблюдать полярность их включения.
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
6.1. Изготовитель гарантирует соответствие громкоговорителя рупорного 25ГР-34 требованиям технических условий ИЦЗ.847.070 ТУ при соблюдении потребителем условий транспортирования, хранения и эксплуатации.
6.2. Гарантийный срок хранения громкоговорителя – 2 года со дня изготовления.
6.3. Гарантийный срок эксплуатации громкоговорителя – 1 год со дня получения потребителем в пределах гарантийного срока хранения.
6.4. Изготовитель обязуется в течение гарантийного срока безвозмездно ремонтировать или заменять вышедшие из строя громкоговорители при соблюдении потребителем условий транспортирования, эксплуатации и хранения.
Цена с ндс.
Срок поставки от 7 до 45 дней.
Все рекламные материалы предоставлены заводом изготовителем.
|
